| 規 格 說 明 | 數量 | 原產地 |
| 新代系統(22MA)/主軸伺服驅動15-18000，帶RTCP刀尖跟隨功能（可另選） | 全套 | 臺灣 |
| X軸6.9KW伺服電機(新代) | 1套 | 臺灣 |
| Y軸6.9KW伺服電機(新代) | 2套 | 臺灣 |
| Z軸3.9KW伺服電機、帶抱閘(新代) | 1套 | 臺灣 |
| Y軸減速機、(或同等級品牌) | 2套 | 臺灣 |
| AC軸搖擺頭(另有技術說明)； 含大悅電主軸BT40-150-545-18000，15KW，氣動換刀，帶編碼器； |
1套 | 臺灣 |
| XYZ軸用臺灣上銀/銀泰 精密級滾珠直線導軌 (X45-2、Y45-4、Z35-4) 、(或同等級品牌) | 全套 | 臺灣 |
| XZ軸用臺灣TBI 精密研磨級滾珠絲桿(XY50、Z40)、(或同等級品牌) | 各1套 | 臺灣 |
| 配24位圓盤刀庫(岡田) | 1套 | 臺灣 |
| 鋼構復合床身，主要配件為鑄鐵機械零配件(HT300) | 1套 | 自制 |
| 配電柜空調恒溫系統（雷德） | 1套 | 東莞 |
| 施耐德電氣配件（施耐德） | 1批 | 德國 |
| 進口日本NSK/KOYO P級角接觸配對軸承、(或同等級品牌) | 全套 | 日本 |
| 主軸油冷機 （雷德）、(或同等級品牌) | 1臺 | 東莞 |
| 電子手輪（深圳精雕 ） | 1套 | 自制 |
| 對刀儀（深圳精雕 ） | 1個 | 自制 |
| XYZ軸配三防布風琴罩 | 各1套 | 自制 |
| X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
| 自動潤滑油泵（寶騰） | 1套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A空氣過濾器） | 1套 | 浙江 |
| 噴水裝置 | 1套 | 自制 |
| 水泵750W（斯納爾）、(或同等級品牌) | 1套 | 常州 |
| 氣槍、水槍 | 各1把 | 浙江 |
| 機床附件 | 1套 | 深圳 |
| 刀柄/配大小全套縮咀（三合） | 5個 | 深圳 |
| 雙螺+鏈板式自動排渣機 | 1套 | 自制 |
| 自動雙開門(可另選) | 無 | 自制 |

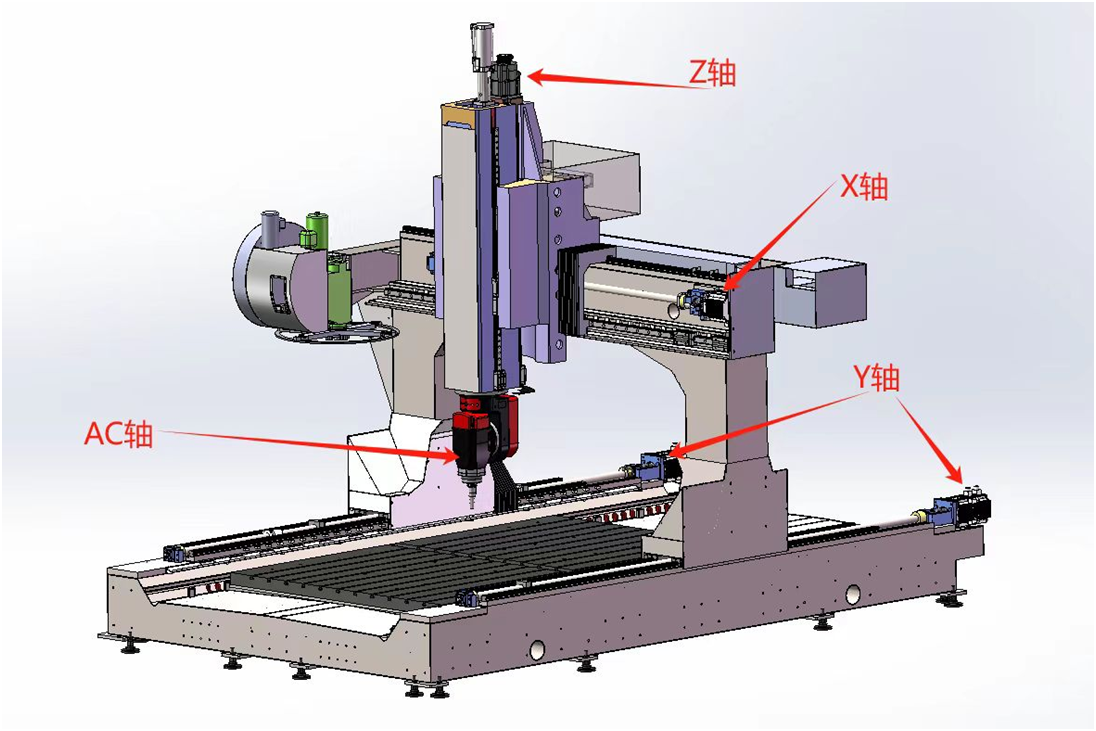

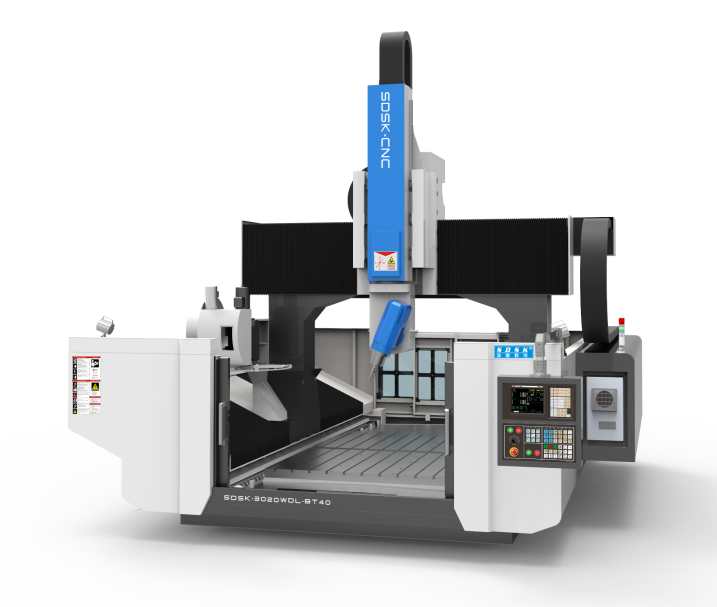

| 機型 | SDSK3020WDL-BT40 |
| 工作臺尺寸 | X2000*Y3000 (T型槽M16) |
| 工作臺至地面尺寸 | 480左右 |
| 龍門寬度 | 2300 |
| 主軸鼻端至工作臺面 | 最高700～最低150 |
| A軸旋轉角度0·時X軸行程 | 2000 |
| A軸旋轉角度0·時Y軸行程 | 3000 |
| Z軸行程 | 700 |
| A軸旋轉角度 | ±110· |
| C軸旋轉角度 | ±360· |
| A軸±90·時兩個主軸鼻端距離 | X:1230 Y:2430 |
| X/Y/Z最快移動速度 | X48米/分鐘 Y28米/分鐘 Z48米/分鐘 |
| 最大加工速度 | 12米/分鐘 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.001 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度 | ±0.05mm |
| 局布定位精度 | 300內±0.01mm |
| 重復定位精度 | 0.005mm |
| 主軸數 | 1個 |
| 主軸功率 | 15KW |
| 主軸扭矩 | 34.5N.m |
| 主軸轉速 | 18000rpm/min |
| 圓盤式刀庫 | 24位 |
| 刀具長度最大 | 200mm |
| 刀具直徑最大 | 80mm |
| 換刀方式 | 自動 |
| 夾持刀柄 | BT40 |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 3000Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 45KW左右 |
| 整機重量 | 18000Kg左右 |
| 外型尺寸(長*寬*高) | 4300*7200*3800左右 |
| 序號 | 名稱 | 型號 | 參數 |
| 1 | C軸諧波減速機 | RD-100C | 速比11:1 |
| 2 | A軸齒輪分度盤 | 250YB | 速比1:30 |
| 3 | C軸工作范圍 | ±360° | |
| 4 | A軸工作范圍 | ±115° | |
| 5 | A軸/額定最大扭矩 | 1320Nm | |
| 6 | C軸/額定最大扭矩 | 4900Nm | |
| 7 | A/C軸伺服電機功率 | 1.8KW/1.8KW | |
| 8 | A/C軸精度 | ±10(SEC)/±10(SEC) | |
| 9 | 電主軸功率/扭矩 | BT40-150-545-18000rpm | 15KW/34.5Nm |
| 10 | 打刀方式 | 氣動 | 氣壓≥0.6 mpa |
| 11 | 總重量 | 90Kg左右 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | AC搖擺頭組件 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 電氣箱空調 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | 刀柄5個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | 鎖刀座 |
| 7. | 警示燈 | 17. | M16馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | 6寸批士一臺 |
| 9. | 傳輸線 | 19. | 鎖咀 ER25（4-12） 1套 |
| 10. | 半封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 100A，電源電壓波動范圍 380V±10%以內 |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
| 7. | 環境濕度 | 建議 45%-65% |
| 8. | 氣體水分含量 | 無水分 |
