| 序號 | 規 格 說 明 | 數量 | 原產地 |
|
|

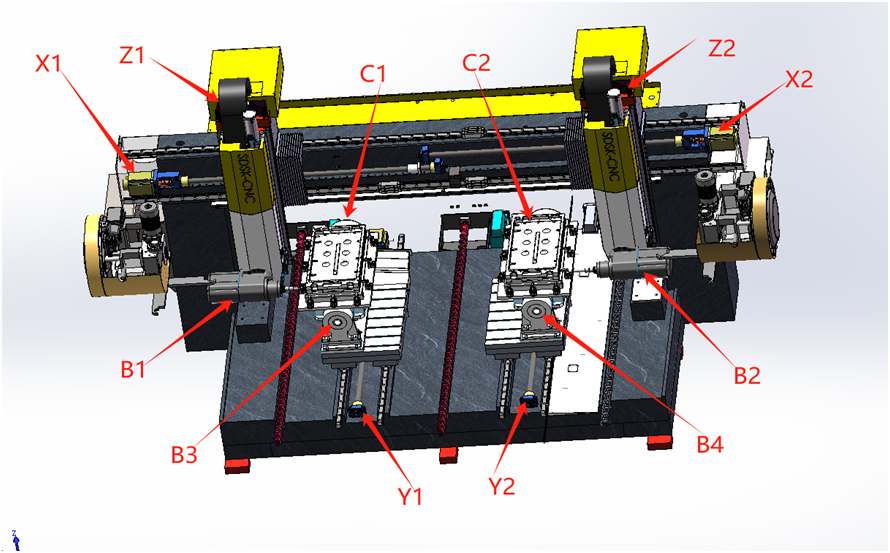

數控系統(新代220MB-5 )； X1X2軸(7.5KW 48Nm)伺服電機； Y1Y2軸(5.9KW 28.4Nm)伺服電機； Z1Z2軸(5.5KW 35Nm)伺服電機、帶抱閘； B1B2軸(5.9KW 28.4Nm)伺服電機； B3B4軸(5.9KW 28.4Nm)伺服電機； C1C2軸液壓控制旋轉； 2-主軸電機15-18000； |
全套 | 臺灣 |
|
|
臺灣大悅B1B2軸搖擺頭±110·旋角(另有說明書) | 2套 | 臺灣 |
|
|
博邦五軸搖籃轉臺(BNC-460定義軸向為C1C2、B3B4)(另有說明書) | 2套 | 東莞 |
|
|
臺灣大悅電主軸BT40-150-550-18000，15KW，氣動換刀，帶編碼器(另有說明書) | 2個 | 臺灣 |
|
|
岡田24T圓盤刀庫(左右兩側各1個)(或同等級品牌) | 2套 | 臺灣 |
|
|
X1X2/Y1Y2/Z1Z2軸用 臺灣上/銀泰精密級滾柱線軌 (XY45*2、Z35*4) (或同等級品牌) |
全套 | 臺灣 |
|
|
X1X2/Y1Y2/Z1Z2軸用 臺灣上/銀泰/TBI精密級滾珠絲桿(XY5012，、Z4012) (或同等級品牌) |
全套 | 臺灣 |
|
|
大理石機身，大理石橫梁 | 1套 | 山東 |
|
|
鑄鐵機械零配件、鑄鐵工作臺*2 | 1批 | 自制 |
|
|
配電柜恒溫系統（瑞科） | 1套 | 東莞 |
|
|
施耐德電氣配件 | 1批 | 德國 |
|
|
進口NSK/KOYO/TBI P4級角接觸配對軸承(或同等級品牌) | 全套 | 進口 |
|
|
主軸油冷機 （瑞科）(或同等級品牌) | 1臺 | 東莞 |
|
|
電子手輪（深圳精雕 ） | 1套 | 自制 |
|
|
對刀儀（深圳精雕 ） | 2個 | 自制 |
|
|
X1X2/Z1Z2軸配三防布風琴罩(Y1Y2軸配可伸縮不銹鋼板罩) | 各1套 | 自制 |
|
|
X/Y/Z軸配塑料拖鏈 | 各1套 | 東莞 |
|
|
自動潤滑油泵（寶騰） | 1套 | 東莞 |
|
|
空氣過濾器（日本雷曼 M107-A空氣過濾器） | 2套 | 浙江 |
|
|
噴水裝置 | 1套 | 自制 |
|
|
氣槍、水槍 | 各1把 | 浙江 |
|
|
水泵750W（斯納爾） | 2套 | 常州 |
|
|
機床附件 | 1套 | 深圳 |
|
|
BT40刀柄/配大小全套縮咀（三合） | 10個 | 深圳 |
|
|
3螺+1鏈板式自動排渣機 | 1套 | 自制 |
|
|
博邦五軸搖籃轉臺(BNC-460)(另有說明書) | 2套 | 東莞 |

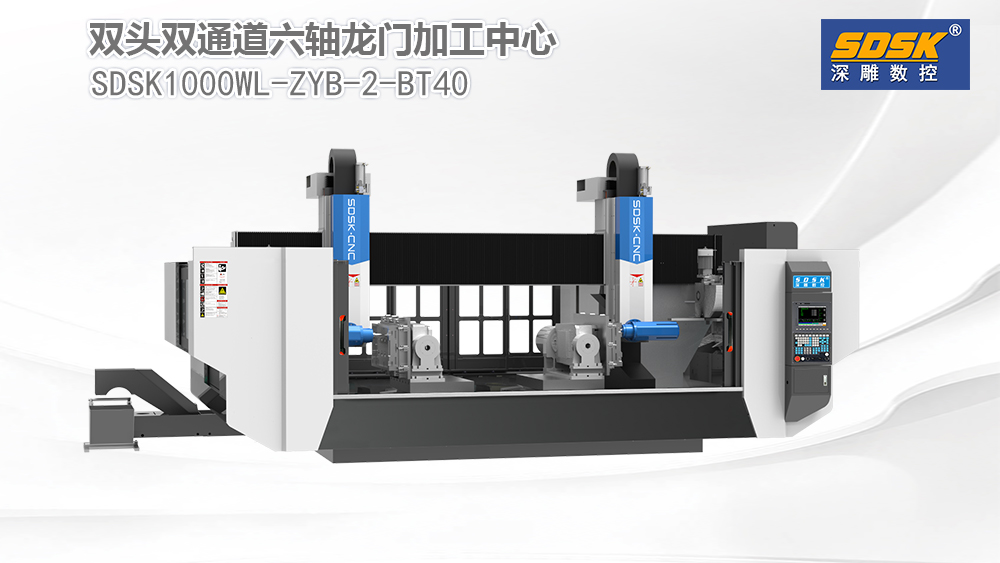

| 機型 | SDSK1000WL-ZYB-2-BT40 |
| 工作臺尺寸X*Y | 990*665/2個T16 (左右待定) |
| 龍門寬度 | 2650 |
| 主軸鼻端至工作臺面 | 最高960～最低-90(左右待定) |
| X1X2軸行程 | 1300(左右待定) |
| Y1Y2軸行程 | 1200(左右待定) |
| Z1Z2軸行程 | 1050(左右待定) |

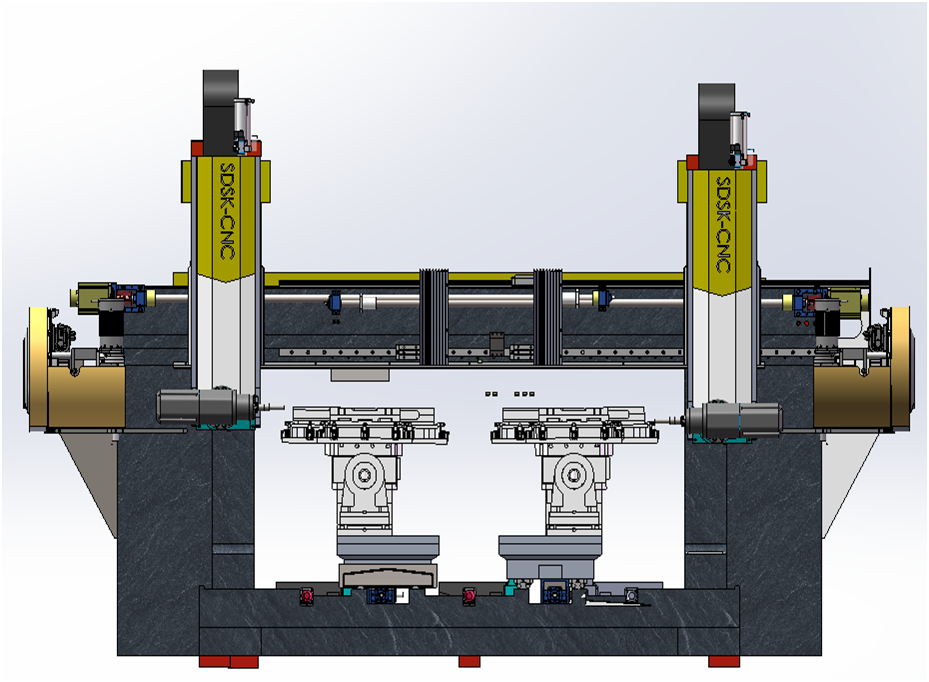

| B1主軸搖擺頭轉至+90·可加工范圍 | 800 (左右待定) |
| B2主軸搖擺頭轉至-90·可加工范圍 | 800 (左右待定) |
| B1B2軸搖擺頭 | ±110·旋角 |
| B1B2軸定位精度 | ±8 |
| B1B2軸重復定位精度 | ±5 |

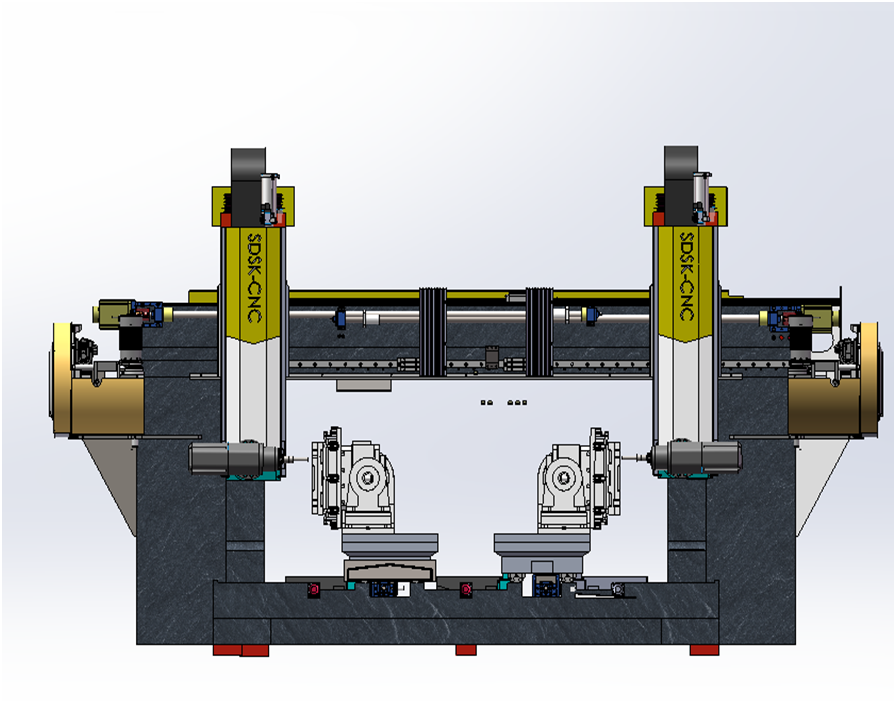

| B3B4搖籃軸 | ±90·旋角 |
| C1C2搖籃軸 | 360·旋角 |
| X1X2/Y1Y2/Z1Z2最快移動速度 | X36米/分鐘 Y36米/分鐘 Z36米/分鐘 |
| 最大加工速度 | 12米/分鐘 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.001 |
| 三軸垂直度 | 0.015mm |
| 平面度 | 1000內0.02mm |
| 整機定位精度 | ±0.012mm |
| 局布定位精度 | 300內±0.01mm |
| 重復定位精度 | 0.004mm |
| 電主軸數 | 2個 |
| 電主軸伺服功率 | 15KW |
| 電主軸扭矩 | 34.5N.m |
| 電主軸轉速 | 18000rpm/min |
| 圓盤刀庫 | 24位*2(左右兩側各1個) |
| 換刀方式 | 自動 |
| 夾持刀柄 | BT40 |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 2000Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 58KW(左右待定) |
| 整機重量 | 18000Kg(左右待定) |
| 外型尺寸(長*寬*高) | 6600*4100*3900(左右待定) |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 電主軸 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 電氣恒溫空調 |
| 4. | 地基可調墊塊 | 14. | U盤《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | 刀柄10個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | 鎖刀座 |
| 7. | 警示燈 | 17. | M16馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | |
| 9. | 傳輸線 | 19. | 鎖咀 ER32（4-20） 1套 |
| 10. | 半封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 150A，電源電壓波動范圍 380V±10%以內 |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
| 7. | 環境濕度 | 建議 45%-65% |
| 8. | 氣體水分含量 | 無水分 |
